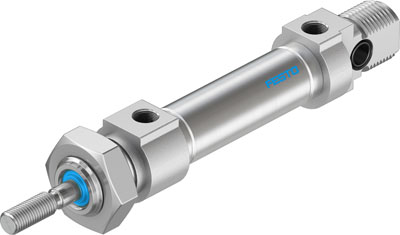

Karta danych:

Cecha	Wartość
Skok	10 mm
Średnica tłoka	10 mm
Gwint na tłoczysku	M4
Amortyzacja	P: Elastyczne pierścienie / płytki amortyzacyjne z obu stron
Pozycja zabudowy	Dowolna
Zgodność z normą	CETOP RP 52 P ISO 6432
Zakończenie tłoczyska	Gwint zewnętrzny
Konstrukcja	Tłok Tłoczyskowy Korpus siłownika
Sygnalizacja położenia	Przy pomocy czujników
Warianty	Jednostronne tłoczysko
Ciśnienie robocze MPa	0.15 ... 1 MPa
Ciśnienie robocze	1.5 ... 10 bar
Tryb pracy	Dwustronnego działania
Klasyfikacja morska	patrz certyfikat
Medium robocze	Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Uwagi odnośnie medium roboczego	Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC	2 – Średnia odporność na korozję
Temperatura otoczenia	-20 ... 80 °C
Maks. energia uderzenia w położeniach końcowych	0.05 J
Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting	39.6 N
Theoretical force at 0.6 MPa (6 bar, 87 psi), advance	47.1 N
Przemieszczana masa własna przy 0 mm skoku	8.5 g
Ciężar dodatkowy na 10 mm skoku	2.7 g
Ciężar podstawowy dla 0 mm skoku	37.3 g
Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku	1 g
Sposób montażu	Przy pomocy osprzętu
Przyłącza pneumatyczne	M5
Uwaga dotycząca materiałów	Zgodne z RoHS
Materiał pokrywy	Stop aluminium Anodowanie, bezbarwne
Materiał uszczelnień	NBR TPE-U(PU)
Materiał tłoczyska	Stal wysokostopowa, nierdzewna
Materiał rury siłownika	Stal wysokostopowa, nierdzewna
