Waga | 0,18 kg |
ciśnienie robocze [bar] | 2,5÷10 |
czas pracy ciągłej | 100 % |
funkcja zaworu | 3/2 zamknięty, monostabilny |
kierunek przepływu | jednokierunkowy |
kraj pochodzenia | |
medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
typ produktu | elektrozawór |
zasilanie pneum. pilotów | wewnętrzne |

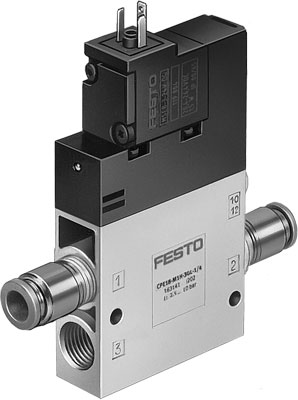

CPE18-M1H-3GL-QS-8 FESTO
Elektrozawór
Cecha | Wartość |
---|---|
Funkcja zaworu | 3/2 zamknięty, monostabilny |
Sposób uruchomienia | Elektryczny |
Szerokość zabudowy | 18 mm |
Normalny przepływ nominalny | 850 l/min |
Ciśnienie robocze | 2.5 ... 10 bar |
Konstrukcja | Zawór tłokowy |
Sposób kasowania | Sprężyna pneumatyczna |
Dopuszczenie | c UL us - Recognized (OL) |
Klasyfikacja morska | patrz certyfikat |
Stopień ochrony | IP65 Z gniazdem wtykowym Zgodnie z IEC 60529 |
Wielkość nominalna | 8 mm |
Rodzaj uszczelnienia | Miękkie |
Pozycja zabudowy | Dowolna |
Pomocnicze ręczne uruchamianie | Przy pomocy osprzętu, z blokadą Przez przyciśnięcie |
Rodzaj sterowania | Z pilotem |
Zasilanie pneum. pilotów | Wewnętrzne |
Kierunek przepływu | Jednokierunkowy |
Identyfikacja zaworu | Uchwyt etykiety opisowej |
Przekrycie | Positive overlap |
Czas przełączania przy wyłączaniu | 18 ms |
Czas przełączania przy włączaniu | 28 ms |
Czas pracy ciągłej | 100 % |
Maks. dodatni impuls testowy przy sygnale logicznym 0 | 3300 µs |
Maks. ujemny impuls testowy przy sygnale logicznym 1 | 3100 µs |
Charakterystyka cewki | 24 V DC: 1,5 W |
Dopuszczalne wahania napięcia | -15 % / +10 % |
Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
Odporność na wibracje | Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6 |
Odporność na wstrząsy | Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27 |
Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
Temperatura medium | -5 ... 50 °C |
Temperatura otoczenia | -5 ... 50 °C |
Przyłącze elektryczne | Schemat podłączenia typu C wg EN175301-803 |
Sposób montażu | Przy pomocy otworów przelotowych |
Przyłącze odpowietrzenia pilota 82 | M5 |
Przyłącze zasilania pilota 12 | M5 |
Przyłącze pneumatyczne 1 | QS-8 |
Przyłącze pneumatyczne 2 | QS-8 |
Przyłącze pneumatyczne 3 | G1/4 |
Uwaga dotycząca materiałów | Zgodne z RoHS |
Materiał uszczelnień | NBR |
Materiał obudowy | Aluminium-odlew ciśnieniowy |
producent | FESTO |
wymiary | 0 x 0 x 0 |
Waga | 0,18 kg |
ciśnienie robocze [bar] | 2,5÷10 |
typ produktu | elektrozawór |
kraj pochodzenia | |
funkcja zaworu | 3/2 zamknięty, monostabilny |
kierunek przepływu | jednokierunkowy |
zasilanie pneum. pilotów | wewnętrzne |
czas pracy ciągłej | 100 % |
medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
