Karta danych:

Cecha	Wartość
Skok	125 mm
Średnica tłoka	32 mm
Gwint na tłoczysku	M10x1,25
Amortyzacja	PPV: regulowana amortyzacja pneumatyczna w położeniach końcowych
Pozycja zabudowy	Dowolna
Zgodność z normą	ISO 15552
Zakończenie tłoczyska	Gwint zewnętrzny
Konstrukcja	Tłok Tłoczyskowy Korpus z profilu
Sygnalizacja położenia	Przy pomocy czujników
Warianty	Jednostronne tłoczysko
Ciśnienie robocze MPa	0.06 ... 1.2 MPa
Ciśnienie robocze	0.6 ... 12 bar
Tryb pracy	Dwustronnego działania
Klasyfikacja morska	patrz certyfikat
Medium robocze	Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Uwagi odnośnie medium roboczego	Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC	2 – Średnia odporność na korozję
Temperatura otoczenia	-20 ... 80 °C
Maks. energia uderzenia w położeniach końcowych	0.1 J
Długość amortyzacji	20 mm
Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting	415 N
Theoretical force at 0.6 MPa (6 bar, 87 psi), advance	483 N
Przemieszczana masa własna przy 0 mm skoku	162 g
Ciężar dodatkowy na 10 mm skoku	30 g
Ciężar podstawowy dla 0 mm skoku	517 g
Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku	9 g
Sposób montażu	Przy pomocy gwintów wewnętrznych Przy pomocy osprzętu
Przyłącza pneumatyczne	G1/8
Uwaga dotycząca materiałów	Zgodne z RoHS
Materiał pokrywy	Aluminium-odlew ciśnieniowy Powłoka ochronna
Materiał uszczelnień	TPE-U(PU)
Materiał tłoczyska	Stal wysokostopowa
Materiał rury siłownika	Stop aluminium Anodowany

producent	FESTO
wymiary	32 x 0 x 125
Waga	0,88 kg
ciśnienie robocze [bar]	0,6÷12
gwint	G 1/8
gwint	M10x1,25
norma pneum.	ISO 15552
skok [mm]	125
średnica tłoka	32 mm
typ produktu	siłownik pneumatyczny
kraj pochodzenia	Niemcy
medium robocze	Sprężone powietrze wg ISO8573-1:2010 [7:4:4]

Materiały techniczne

Szukaj

Szukaj

PLEWISKA

PLEWISKA - KONTAKT 24/7

KATOWICE

OLSZTYN

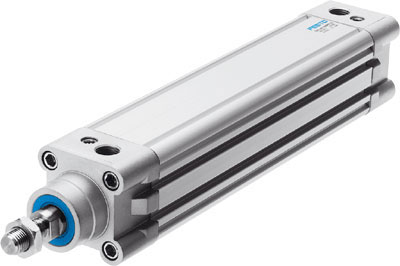

Siłownik pneumatyczny (norma pneum.: ISO 15552)
