Napędy obrotowe TGB - synonim jakości i precyzji

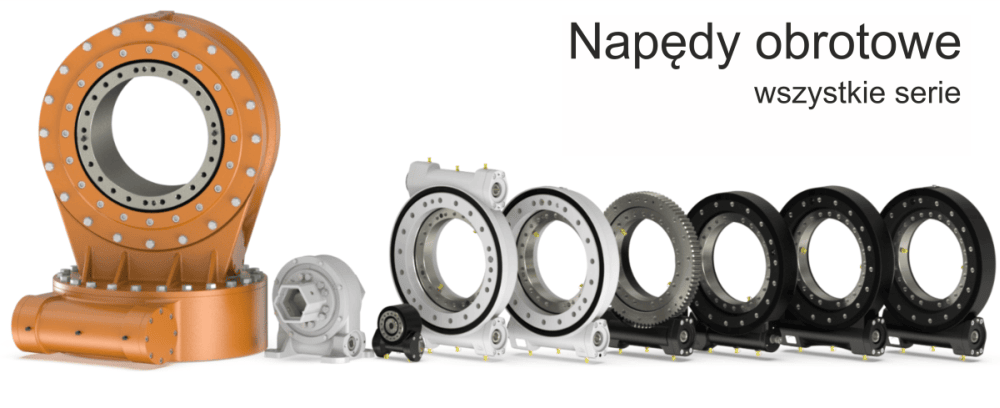

Zdj. 1 . Oferta Napędów obrotowych TGB (źródło: www.tgb-group.com)

Czym jest napęd obrotowy?

Napęd obrotowy to kompaktowy system obrotowy, który zapewnia ruch obrotowy konstrukcji, a jednocześnie, dzięki zamkniętemu systemowi, jest w stanie wytrzymać duże obciążenia i krytyczne warunki środowiskowe. Napędy obrotowe składają się z wieńca obrotowego zamontowanego na obudowie lub wewnątrz obudowy, w której jest montowany ślimak odpowiedzialny za przenoszenie momentu obrotowego na wieniec obrotowy.

Wewnątrz obudowy znajduje się również kilka łożysk, które utrzymują śrubę wraz z odpowiednią nasadką silnika i nasadką enkodera. Te nasadki można dopasować bezpośrednio do silnika hydraulicznego lub skrzyni biegów za pomocą kołnierza adaptera. Napęd wyposażony jest w smarowniczki, dzięki którym możliwe jest łatwe smarowanie napędu obrotowego w celu konserwacji.

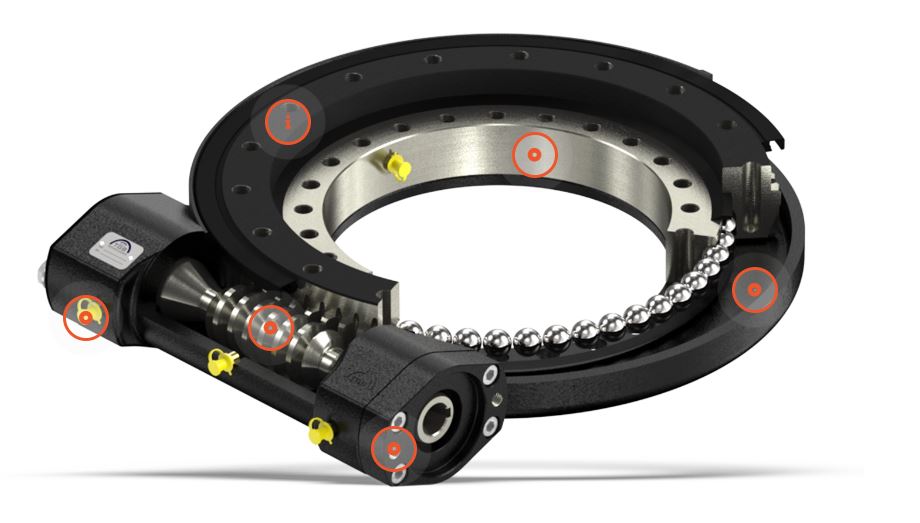

Zdj. 2 . Konstrukcja napędu obrotowego TGB (źródło: www.tgb-group.com)

Oferta napędów obrotowych TGB:

TGB Group oferuje szeroką gamę serii napędów obrotowych gotowych do pracy w każdych warunkach.

TGB Napędy Obrotowe

TGB Slew Drives

Seria BE Standard

Oprawa żeliwna, średnie obciążenia statyczne, wysoka precyzja i niska prędkość obrotowa

Seria LBE Light

Obudowa aluminiowa, kompaktowa konstrukcja, niska waga oraz ochrona IP65

Seria TE

Najlepsze rozwiązanie przy dużych obciążeniach statycznych - żeliwna oprawa, wysoki moment obrotowy, niska prędkość obrotowa.

Seria TGO Open

Otwarta żeliwna obudowa zapewnia łatwy dostęp, wysoki moment obrotowy i wysoka precyzja

Double Worm

Żeliwna oprawa, wysoki moment obrotowy oraz ochrona IP65

TVR Vertical

Żeliwna oprawa i wzmocniona konstrukcja - najlepsze rozwiązanie dla wymagających warunków pracy

DAD Dual Axis

Żeliwna oprawa, wzmocniona konstrukcja, wysoka precyzja oraz ochrona IP65

Seria BE Standard

Oprawa żeliwna, średnie obciążenia statyczne, wysoka precyzja i niska prędkość obrotowa

Seria LBE Light

Obudowa aluminiowa, kompaktowa konstrukcja, niska waga oraz ochrona IP65

Seria TE

Najlepsze rozwiązanie przy dużych obciążeniach statycznych - żeliwna oprawa, wysoki moment obrotowy, niska prędkość obrotowa.

Seria TGO Open

Otwarta żeliwna obudowa zapewnia łatwy dostęp, wysoki moment obrotowy i wysoka precyzja

Double Worm

Żeliwna oprawa, wysoki moment obrotowy oraz ochrona IP65

TVR Vertical

Żeliwna oprawa i wzmocniona konstrukcja - najlepsze rozwiązanie dla wymagających warunków pracy

DAD Dual Axis

Żeliwna oprawa, wzmocniona konstrukcja, wysoka precyzja oraz ochrona IP65

Charakterystyka serii:

Seria BE: Napęd obrotowy o wysokiej precyzji i niskim luzie do zastosowań przemysłowych. Całkowicie zamknięty z uszczelkami wargowymi, aby zapewnić stopień ochrony IP65 w systemie. Z globoidalnymi zębami pierścienia obrotowego i prostym ślimakiem zapewnia większą płynność ruchu obrotowego, ale zmniejsza maksymalny dopuszczalny moment obrotowy.

Seria LBE: Lekka wersja serii BE z aluminiową obudową w celu zmniejszenia masy systemu.

Seria TE: Napęd obrotowy z globoidalnym ślimakiem i helikoidalnymi zębami na wieńcu obrotowym, który dzięki 4 stykającym się zębom jest w stanie wytrzymać duże obciążenia. Ten rodzaj napędu obrotowego jest przygotowany do zastosowań o wysokim momencie obrotowym, takich jak elektrownie słoneczne, i wykorzystuje uszczelnienie wargowe, aby zagwarantować stopień ochrony IP65.

Seria TGO: Otwarta wersja serii TGE do zastosowań w czystych środowiskach.

Seria TVR: seria pionowa wykorzystująca łożyska lub tuleje do mocowania pierścienia zębatego wewnątrz obudowy.

Double Worm /Podwójny ślimak/: Seria podwójnych ślimaków do wysokich wymagań momentu obrotowego.

Seria DAD: Połączone serie pionowe i poziome, aby uzyskać pełny ruch obrotowy w kierunkach azymutu i zenitu. Wszystkie wymienione napędy można dostosować do wymagań klienta, na przykład dodając niektóre z następujących modyfikacji: wał wielowypustowy, wieńce obrotowe z podwójną bieżnią, otwory calowe itp.
