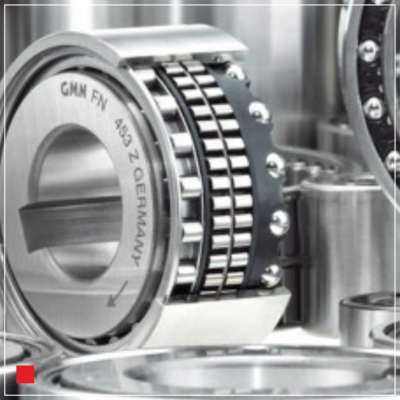

Sprzęgła jednokierunkowe firmy GMN

Sprzęgła jednokierunkowe GMN znajdują zastosowanie w wielu urządzeniach. Ważniejsze z nich to: maszyny drukarskie, przenośniki, urządzenia wyciągowe, maszyny rolnicze (siewniki), wyłączniki elektroenergetyczne, maszyny tekstylne, automatyczne przekładnie w pojazdach.
Wszystkie sprzęgła jednokierunkowe GMN wyróżniają się następującymi cechami:

• Krzywa zacisku (sprzęgania) zależna jest od określonego zarysu poszczególnych rozmiarów elementów toczno-blokujących (krzywek).
• Bardzo mała powierzchnia czołowa, która umożliwia umieszczanie maksymalnej ilości elementów toczno-blokujących w określonej powierzchni do zabudowy, daje w efekcie możliwość przenoszenia maksymalnego momentu.

W serii 400 stosuje się krzywą zacisku w kształcie spirali logarytmicznej, która zapewnia najlepszy możliwy rozkład obciążeń dla wszystkich elementów toczno-blokujących co jest szczególnie istotne przy małych średnicach.
We wszystkich konstrukcjach elementów toczno-blokujących mających zastosowanie w sprzęgłach jednokierunkowych GMN, przekroczono średnie wartości dokładności podziałowej co zwiększa ich niezawodność.

Sprzęgła jednokierunkowe GMN, kulkowe

Wykonanie sprzęgieł serii FK	Rysunek
odkryte (bez uszczelnień)
RS
2RS

Wykonanie sprzęgieł serii FKN	Rysunek
odkryte (bez uszczelnień)
RS
2RS

Wykonanie sprzęgieł serii FKNN, z dodatkowym wpustem na obudowie	Rysunek
odkryte (bez uszczelnień)
2RS

Sprzęgła jednokierunkowe GMN typu krzywkowego (koszyk z elementami toczno-blokującymi) bez bieżni pierścienia wewnętrznego i zewnętrznego
Seria i dostępne wykonania oraz średnice	Rysunek
FE 400, ød od 14 do 80 mm FE 800 ød od 38.90 do 72.21 mm FE 8100 ød = 103.23, ød = 123,88mm
FE 400 Z, ød od 4 do 80 mm
FE 400 Z2, ød od 2 do 60 mm

Sprzęgła jednokierunkowe GMN, łożysko wałeczkowe jako podpora sprzęgła
Seria i dostępne średnice	Rysunek
RL 400, ød od 4 do 80 mm
UWAGA! części współpracujące muszą być hartowane i szlifowane

Sprzęgła jednokierunkowe GMN, typu krzywkowego z pasowaniem wtłaczanym pierścienia wewnętrznego i zewnętrznego
Seria i dostępne wykonania oraz średnice	Rysunek
FR 400 (M,Z) ød od 10 do 60 mm z bieżniami bez łożyska
FP 400 (M,Z) ød od 10 do 60 mm z bieżniami z łożyskiem
FPD 400 (M,Z) ød = 30 mm, ød = 40 mm z bieżniami, z łożyskiem, obustronnie uszczelnione

Sprzęgła jednokierunkowe GMN, z rowkiem wpustowym w pierścieniu wewnętrznym oraz pasowaniem wtłaczanym pierścienia zewnętrznego
Seria i dostępne wykonania oraz średnice	Rysunek
FRN 400 ød od 10 do 45 mm z bieżniami, bez łożyska
FN 400 ød od 15 do 40 mm z bieżniami, z łożyskiem
FND 400 ød od 15 do 40 mm z bieżniami, z łożyskiem dwustronnie uszczelnione
